Powerbank, akıllı telefon, tablet ve diğer taşınabilir cihazlar için enerji sağlayan taşınabilir bir şarj cihazıdır. Bu rehberde, DIY powerbank yapımı için gerekli malzemeler, güvenli kullanım, adım adım talimatlar ve ipuçlarını bulabilirsin. Kendi taşınabilir şarj cihazını yaparak hem maliyetini düşürebilir hem de elektronik bilgini geliştirebilirsin.

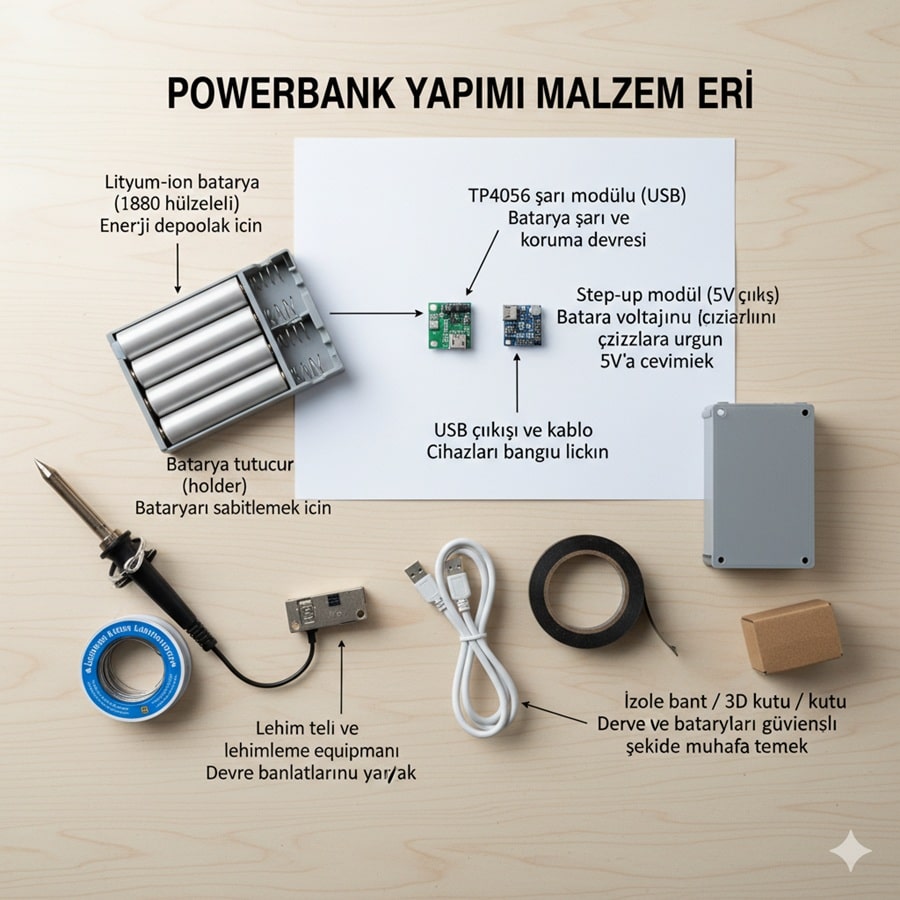

📋 Powerbank Yapımı malzemeleri
Evde powerbank yapmak için temel malzemeler arasında lityum iyon veya lityum polimer pil, USB çıkış modülü, koruma devresi (BMS), kablo ve bağlantı elemanları ile dış kasa bulunur. Bu malzemeler, doğru bağlantı ve güvenlik önlemleriyle taşınabilir enerji kaynağı oluşturmanıza olanak sağlar.
Powerbank Yapımı malzemeleri Nelerdir ?
| Malzeme | Kullanım Amacı |
|---|---|
| Lityum-ion batarya (18650 hücreleri) | Enerji depolamak için |
| Batarya tutucu (holder) | Bataryaları sabitlemek için |
| TP4056 şarj modülü (USB) | Batarya şarjı ve koruma devresi |
| Step-up modül (5V çıkış) | Batarya voltajını cihazlara uygun 5V’a çevirmek |
| USB çıkışı ve kablo | Cihazları bağlamak için |
| Lehim teli ve lehimleme ekipmanı | Devre bağlantılarını yapmak |
| İzole bant / 3D kutu / kutu | Devre ve bataryaları güvenli şekilde muhafaza etmek |

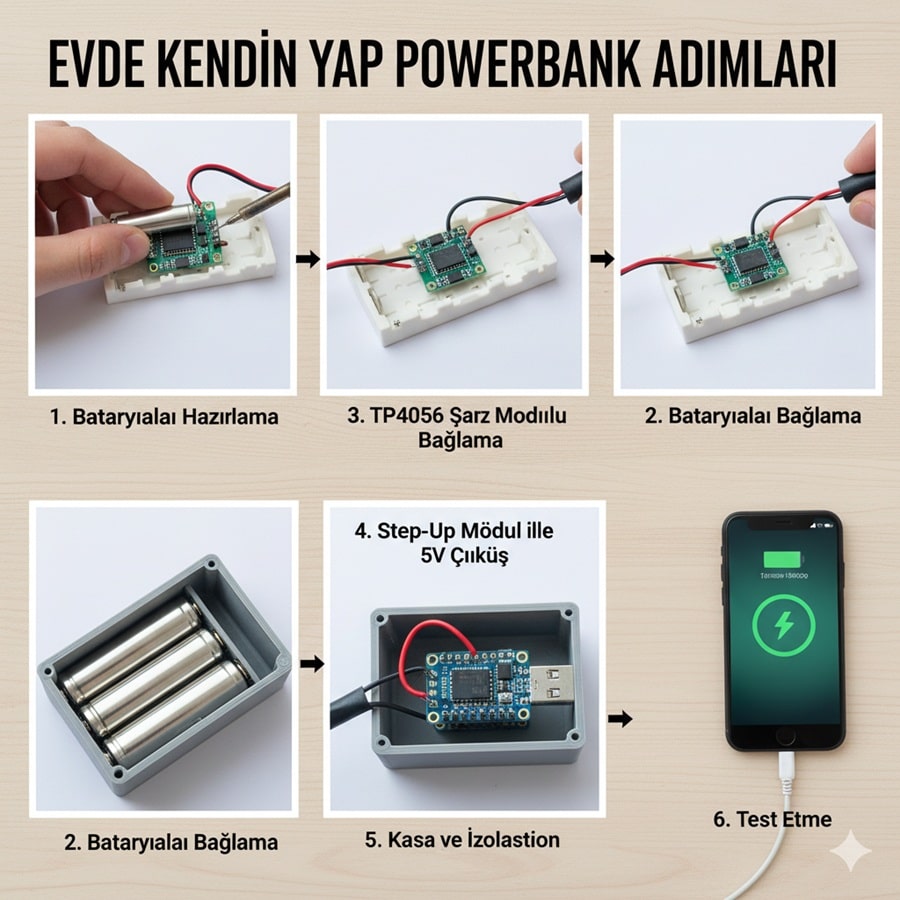

⚡Evde Kendin Yap Powerbank Adımları
Evde Kendin Yap Powerbank
1️⃣ Bataryaları Hazırlama
- 18650 lityum iyon bataryaları kullan.
- Bataryaların voltaj ve kapasitesini ölç; aynı kapasitede olanları bir arada kullan.
2️⃣ Bataryaları Bağlama
- Seri veya paralel bağlantı ile toplam voltaj ve kapasiteyi belirle.
- Paralel bağlama: Kapasite artar, voltaj aynı kalır.
- Seri bağlama: Voltaj artar, kapasite aynı kalır.
| Bağlantı Tipi | Voltaj | Kapasite | Kullanım |
|---|---|---|---|
| Seri | 3.7V x 2 = 7.4V | 2500 mAh | Yüksek voltaj uygulamaları |
| Paralel | 3.7V | 2500 mAh x 2 = 5000 mAh | USB cihaz şarjı |
3️⃣ TP4056 Şarj Modülü Bağlama
- Bataryaları TP4056 modülüne lehimle veya kablo ile bağla.
- Kırmızı (+) ve siyah (-) uçları doğru bağla.
- TP4056 modülü hem şarj hem de aşırı deşarj koruması sağlar.
4️⃣ Step-Up Modül ile 5V Çıkış
- Lityum batarya 3.7V sağlar; telefon ve tabletler için 5V USB gerekir.
- Step-up modülü kullanarak voltajı 5V’a çıkar.
- USB çıkışını modüle lehimle.
5️⃣ Kasa ve İzolasyon
- Tüm devreyi güvenli bir kutuya yerleştir.
- Batarya ve modülleri izole bant veya 3D baskı kutu ile kapat.
- Kısa devreyi önlemek için metal temasını engelle.
6️⃣ Test Etme
- Powerbank’i USB kablo ile telefonu veya tableti şarj et.
- Voltaj ve akımı ölçerek güvenli çalıştığını kontrol et.
🛠️ DIY Powerbank Yaparken Dikkat Edilecekler
DIY powerbank yaparken pil güvenliği, doğru voltaj ve akım kullanımı, koruma devresi (BMS) entegrasyonu, kısa devre ve aşırı ısınmayı önleme, sağlam bağlantılar ve kaliteli malzeme seçimi kritik öneme sahiptir. Bu önlemler hem cihazınızın güvenliğini hem de uzun ömürlü kullanımını sağlar.
| Risk | Önlem |
|---|---|
| Kısa devre | Tüm bağlantıları izolasyonla kapat |
| Batarya patlaması | Hasarlı batarya kullanma, aşırı ısınmayı önle |
| Yanlış polarite | Lehimleme öncesi pozitif ve negatif uçları kontrol et |
| Aşırı şarj / deşarj | TP4056 veya benzeri koruma modülü kullan |
🔌 Powerbank Avantajları
- Ekonomik: Yeni powerbank almak yerine kendi cihazını yapabilirsin.
- Kişiselleştirilebilir: Kapasite ve tasarım ihtiyaca göre ayarlanır.
- Öğretici: Elektronik ve devre bilgini geliştirir.
❓ Sıkça Sorulan Sorular (SSS)
S: Hangi batarya daha güvenlidir?
C: Orijinal ve kaliteli 18650 lityum iyon bataryalar kullan; ucuz ve kalitesiz bataryalardan kaçın.
S: Telefonu kaç defa şarj eder?
C: Batarya kapasitesine ve cihazın pil boyutuna bağlıdır. Örnek: 5000 mAh’lık powerbank, 2500 mAh’lık telefonu yaklaşık 2 kez şarj eder.
S: Evde powerbank yapımı tehlikeli mi?
C: Lehimleme, batarya ve voltaj risklerini göz önünde bulundur; dikkatli çalış, koruma modülü kullan.
S: USB çıkışı kaç volt olmalı?
C: Telefon ve tabletler için 5V standarttır; step-up modülü kullanarak batarya voltajını yükselt.
Powerbank Devresi
Powerbank devresi, pil, koruma devresi (BMS) ve USB çıkış modülünden oluşur. Pil enerjiyi depolar, BMS güvenliği sağlar, USB modülü ise cihazlara uygun voltaj ve akımla güç aktarır. Temel devre, şarj ve deşarj güvenliğini sağlayacak şekilde bağlanır.
Powerbank Modülü
Powerbank modülü, taşınabilir şarj cihazının kalbidir. Genellikle USB çıkış portu, şarj kontrol devresi ve pil yönetim sistemi (BMS) içerir. Modül, pilin güvenli şarj edilmesini sağlar, aşırı akım ve kısa devreyi önler ve bağlı cihazlara sabit voltaj ve akım ile enerji aktarır.
✅ Özet ve Öneriler
- Malzemeleri hazırla: Batarya, modüller, USB çıkışı.
- Bataryaları bağla: Seri veya paralel bağlantı.
- Koruma ve step-up modülü ekle: Güvenlik ve 5V çıkış için.
- Kutuya yerleştir ve izolasyonu sağla.
- Test et ve kullan.
Kendi taşınabilir şarj cihazını yaparak hem elektronik becerilerini geliştirmiş olursun hem de ekonomik bir powerbank sahibi olursun. Daha fazlası için Kendin Yap kategorimize göz atabilirsiniz. Arkadaşlar ve yapamadığınız bir sorunda yorum ile bizlerden yardım istiyebilirsiniz.
